PE5PVB Tuner TEFF6686 LCD RDS 2.4 inch display

Nu met een 2.4 inch LCD

FM Tuner met heel veel functionaliteit voor de veeleisende radio luisteraar.

De basis van deze tuner is de TEFF6686 chip.

Instelbare ontvangstbandbreedte
Instelbaar frequentiebereik
Instelbare frequentie offset (om als achterzet ontvanger te gebruiken)
Grafisch LCD display 2.4 inch

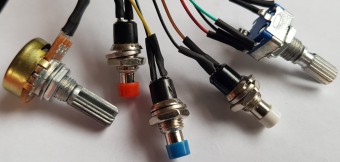

Bediening met rotary encoder, potmeter en 3 drukknopjes
F connector aansluiting
Software is open source via de website van Sjef PE5PVB te downloaden

Besturing gebeurd doormiddel van ESP32 microcontrollerbordje

Meer info en filmpje is te vinden op de website van Sjef TEF DSP FM tuner – pe5pvb.nl

Tevens is op zijn site een lijstje bouwtips te vinden, componentopstelling etc etc etc

De getoonde foto's zijn van het prototype.

Er zijn aan de huidige print twee spoelen en twee condensatortjes toegevoegd ten opzichte van de eerste versie. Wijst vanzelf als je deze onderdelen als laatste op de print zet.

Lees vooral het document over de tuner uit de documentensectie van de shop.
